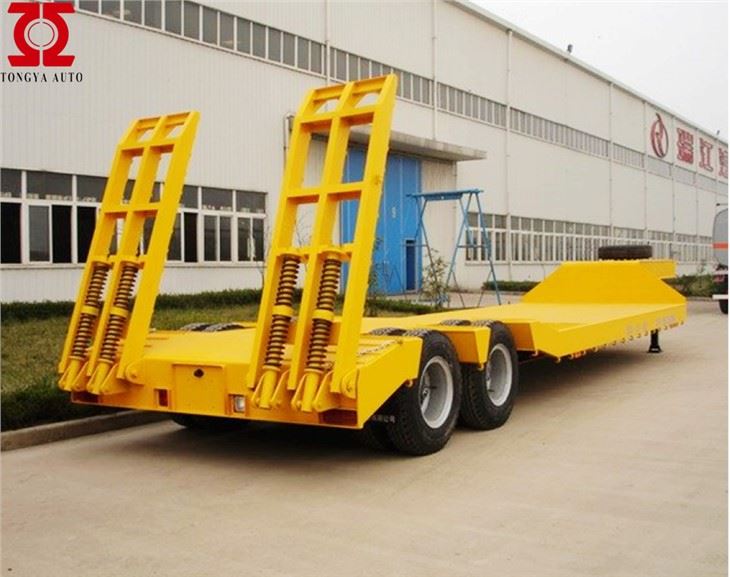

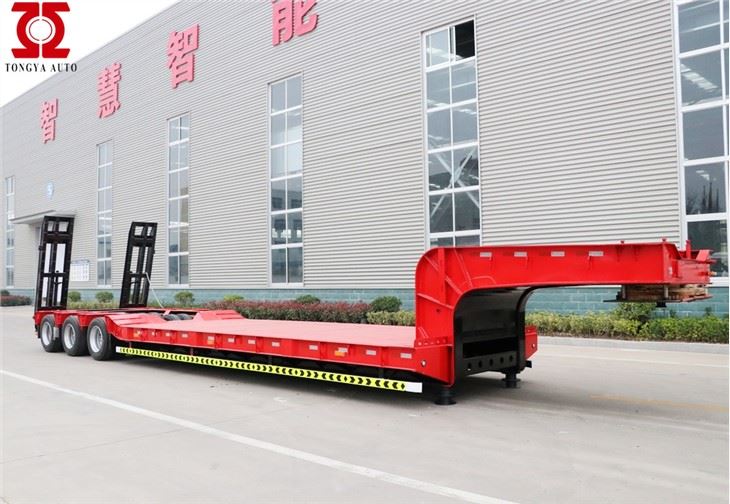

Trelar ar gyfer Cloddio

Llwytho'r capasiti

55 T

Cyfanswm pwysau

71.5 T

Dimensiynau:

Dimensiwn y tu allan

14000 *3000 *2950 mm
(Mae'r dimensiynau terfynol yn dibynnu ar y lluniadau dylunio terfynol)

Ffrâm:

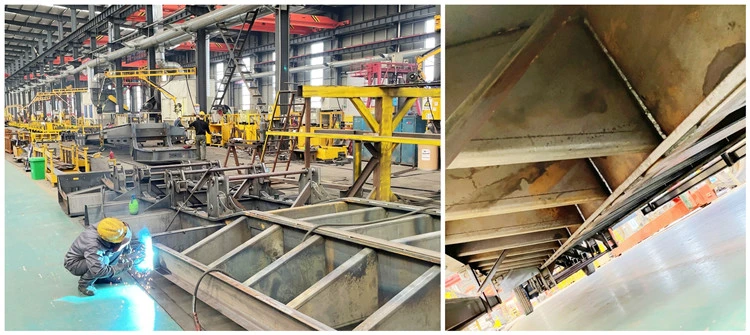

Technoleg dylunio/weldio

Dyletswydd trwm a gwydnwch ychwanegol wedi'i gynllunio;
weldio gan brosesau Submerged-Arc awtomatig.

Prif ffa

Yn dewis ar gyfer cryfder uchel Q345B dur,
520mm o ffa prif adran wedi'u weldio'n ddwfn
Top Flange trwch 20mm, lled 140mm;
Gwaelod Flange trwch 20mm, lled 140mm.
Trwch Flange Canol 12mm;

Traws trawst

Dyletswydd trwm arbennig U dur

Trawst ochr

250mm o uchder Rwy'n trawst

Llawr

Plât sieciwr trwch 5 mm

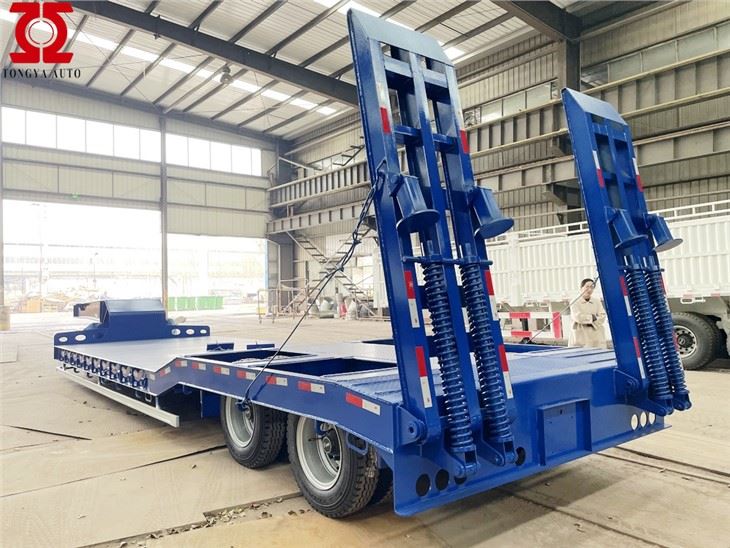

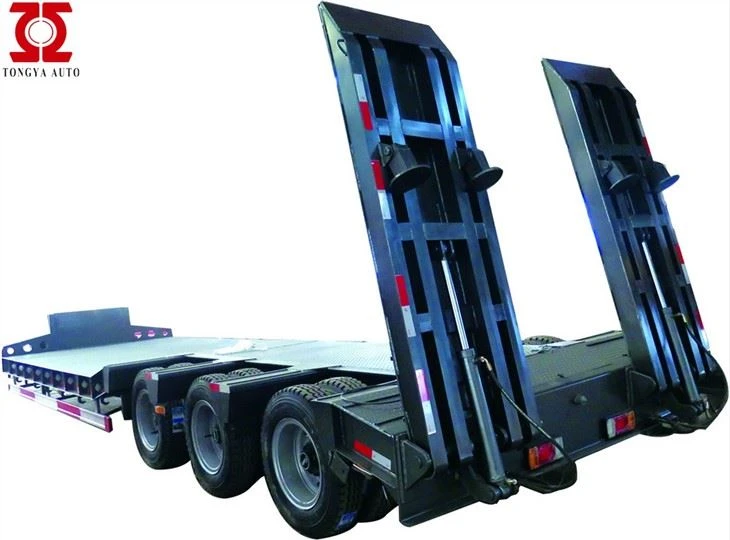

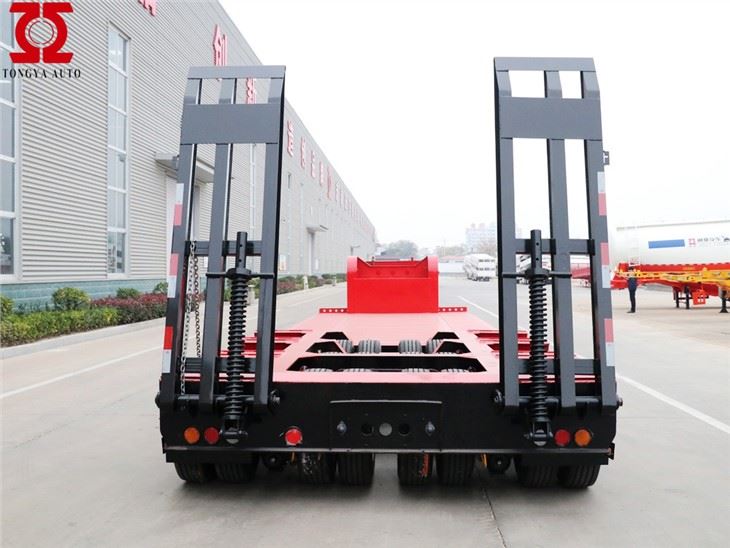

Ysgol gefn (rampiau)

Dau ddarn o ysgol ddur gwanwyn, (Q345B dur)

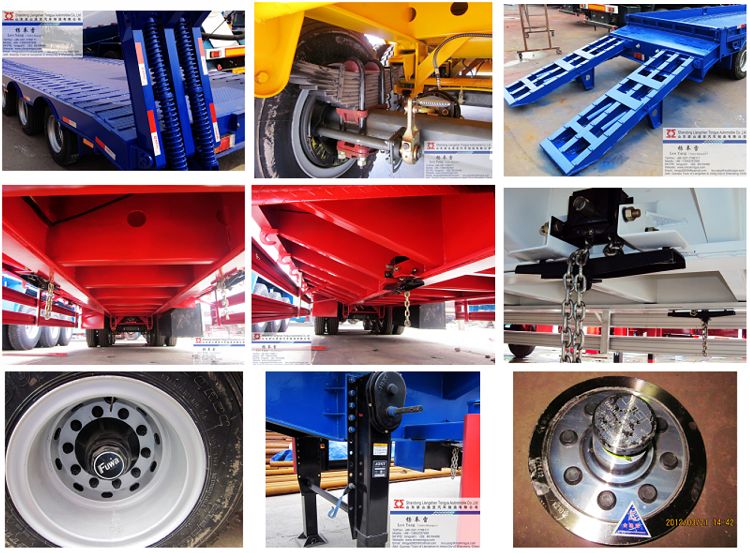

Rhannau OEM:

Echel

Capasiti 3 *13T, brand FUWA (brand gorau Tsieina)

Pin y Brenin

2.00'/3.5'' pin brenin bollt, brand JOST

Atal

Dyletswydd trwm yn tanosod ataliad gyda equalizers,
Dylunio Americanaidd (math o gryfder uchel)

Gwanwyn Dur

Gwanwyn dail 10pcs, trwch 13mm, lled 90mm

Coesau glanio

Brand JOST, coesau glanio gweithrediad â llaw gyda esgid tywod

Specs tirion

8.25R20, Brand Triongl (brand enwog Tsieineaidd)

Cant

6.5(brand enwog Tsieineaidd)

Nifer yr olwyn

13 darn (gan gynnwys un olwyn sbâr)

System brêc

Falf ymlacio WABCO;
Pedair siambr ddewr ddwbl a dwy siambr brêc sengl;
Dwy uned o gysylltydd aer copr safonol ISO.

System ABS

Heb(Gellir dewis yn rhydd,450 USD / set)

Trydanol:

Un uned o soced ISO 1185 24V 7-pin; Goleuadau LED

　
　
　
Amrywiol:

Darlun

lliw wedi'i gynghori gan y cleient

Marcio

Safon

Gwarchodwr Ochr

Safon

Cludwyr Tirion Sbâr

Dau set o gludwyr olwyn sbâr dyletswydd trwm

Blwch offer

Un darn (1. 0 * 0. 5* 0. 5m), o dan y gwddf gwydd
(gydag 1 Spanner Tire,1 llewys gudgeon ac 1 bar crancio)

Nodyn: Bydd yr holl fanylion nas crybwyllwyd yn dylunio fel y cadarnhad terfynol gyda'r cwsmer
